Установка штатного зеркала с электроприводом в Опель Астра H

Хорошо, что современные автомобили сейчас представляют собой по сути конструктор Лего, можно просто взять и доставить любой элемент и он будеьт работать штатным образом. Например, боковые зеркала с электроприводом.

Необходимо

Материалы

• Блок-выключатель двери водителя (кат. номер №62 40 446)
• Зеркала Astra-H 5D без крышки, блока регулировки и зеркального элемента (кат. номера 64 28 270 и 64 28 272 для Китая )
• Провод монтажный МГШВ 0.5 красный - 10 метров
• Изоляционная лента черная - 1 штука.
• Стяжки нейлоновые черные 100x2 5-3мм - пачка 100шт.
• 36067LB Клемма ножевая 0.5x2.8 - 5шт.
• 794610-1 Контакт для Micro MATE-N-LOK - 9шт.
• Пистон крепления треугольника с вч-динамиком – 6шт. (в принципе, не нужен, закуплен на всякий случай)
• Пистон обшивки двери – 10шт. (в принципе, не нужен, закуплен на всякий случай)

Инструменты

• Звездочки T10, T15, T20, T25
• Паяльник, флюс, качественный припой и т.п.

Информацию предоставил © CoDeMasteR

Процесс

Разъем двери.

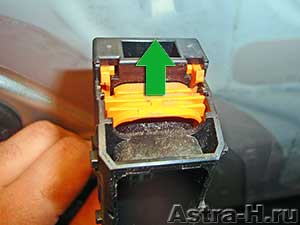

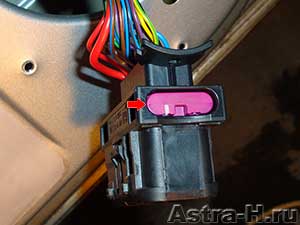

	1. Снимаем уголки зеркал (см.Акустика v.2: Astra H HB. Eton, Hertz - Снятие обшивки передней двери) 2. Снимаем обшивку передних дверей (см.Акустика v.2: Astra H HB. Eton, Hertz - Снятие обшивки передней двери) 3. Снимаем старые зеркала целиком. 4. Отключаем разъем двери водителя. Для этого снимаем освобождаем оранжевый фиксотор разъема, сдвигая по зеленой стрелке (для удобства на фото изображен снятый разъем).

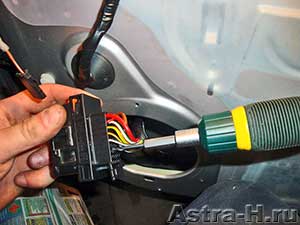

	Чтобы вытащить разъем из двери, нужно сжать два фиксатора, показанные красной стрелкой.

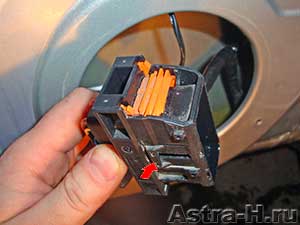

	Чтобы добраться до клемм необходимо так же вытащить фиалетовый фиксатор.

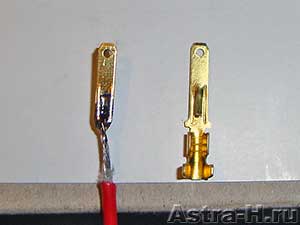

	Изготавливаем 3 провода длиной 130см с напаянными клеммами.
	Сверлим в разъеме три отверстия под клеммы со стороны проводов. Диаметр сверла - 3 мм.

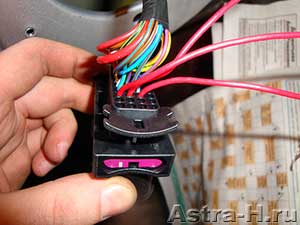

	Продеваем в каналы провода со стороны клемм.

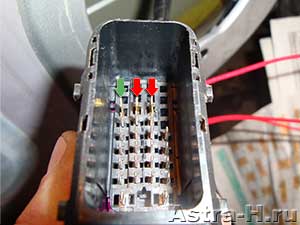

	Закрепляем клеммы в каналах. Красные стрелки на фото - управление зеркалом (водительская и пассажирская двери) пины 24 и 25. Зеленая стрелка на фото - линия питания из REC (только водительская дверь) пин 23.

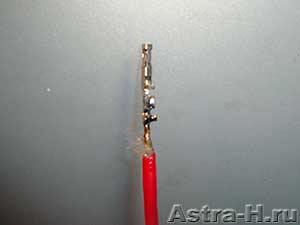

	На свободные концы проводов паяем контакты.
Разъем блока управления зеркалами.

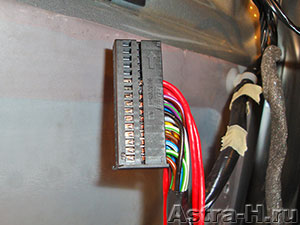

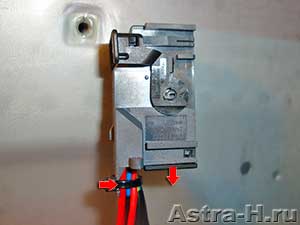

	Разбираем разъем блока управления в двери. Разрезаем черную стяжку, и вытаскиваем разъем из пластикового кожуха.

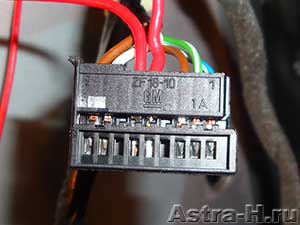

	Ставим в него контакты 3 провода от разъема двери + 2 провода на зеркало.
Разъем зеркала.
	Разбираем разъем зеркала и ставим в него контакты.

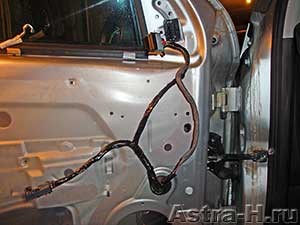

	Заматываем все провода в изоленту.
Корпус зеркала.

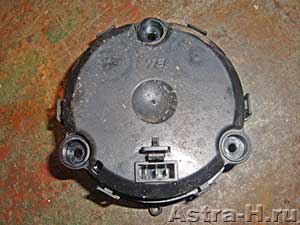

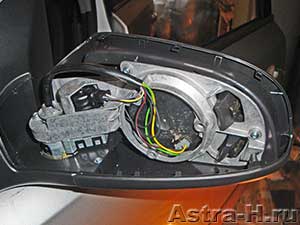

	Разбираем старые зеркала и снимаем блок моторчиков...

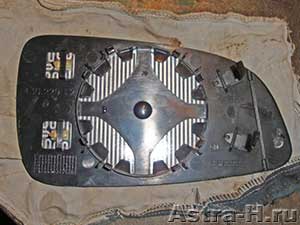

	... и зеркальный элемент.

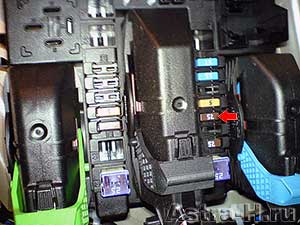

	Проверяем наличие предохранителя в блоке предохранителей (REC) в багажнике. Предохранитель на 7,5 А FR26.
	Устанавливаем все в новый корпус зеркала. Аналогично делаем пассажирскую дверь, за тем исключением, что провода идут сразу к разъему зеркала. Подключаем все разъемы и тестируем работоспособность. Собираем в обратном порядке.

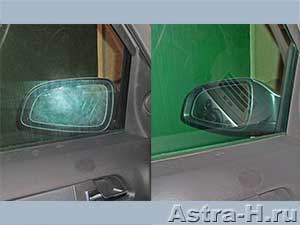

Результат.
	Результат.
