Для инициализации тестового режима БК на графическом дисплее (GID) при включенной магнитоле нажимаем и держим кнопку Settings до звукового сигнала (около 4 сек.)

После этого переходим в режим бортовой компьютера (кнопка «BC»). Далее, нажимая кнопку BC листаем экраны тестового режима. Расшифровка некоторых параметров см. далее:

Heater (Экран 1)

HW, SW	дата инсталляции, версия прошивки …
LCD-Temp	темп. матрицы дисплея (зачем нужно не ясно?)

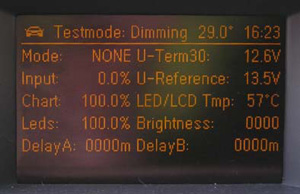

Dimming (Экран 2)

U-Temp30	вольтметр
U-Reference	рекомендованное напряжение (величина постоянная)
LED/LCD Tmp	темп. матрицы дисплея
Brightness	яркость наверное дисплея
Input	яркость подсветки в % (100% самая яркая)
Chart	Зависит от уровня подсветки приборов
Leds	Зависит от уровня подсветки приборов

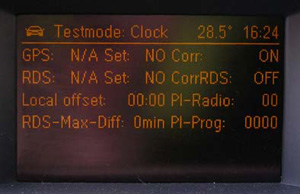

Clock (Экран 3)

GPS	Навигация
RDS	Установка часов в магнитоле по сигналу с радиостанции
RDS/Set	Включено RDS
CorrRDS	Включена коррекция времени по RDS
Local Offset	Временная зона (локальная разница во времени)
RDS-Max-Diff	Максимальная разница часов магнитолы и времени по RDS
PI-Radio	Код радиостанции для сверки времени

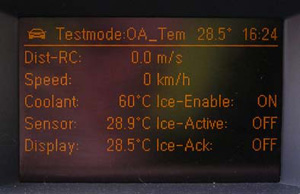

OA_Tem (Экран 4)

Dist-RC	ускорение в м/с
Speed	скорость в км/час
Coolant	темп. тосола
Sensor	температура датчика воздуха (находится перед радиатором)
Display	скорректированная температура воздуха (так как датчик находится в непосредственной близости от двигателя)
Ice-Enable	индикация состояния функции "Гололед"
Ice-Aktive	индикация если температура меньше 3°C то положение ON, больше OFF
Ice-Act	индикация состояния оповещения водителя о "Гололеде" (если Ice-Aktive On на диспл. Выводится предупреждение, после подтверждения кнопкою, Ice-Act переходит в состояние ON)

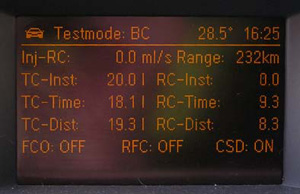

BC (Экран 5)

Inj-RC	расход топлива мл/сек
Range	прогнозируемый остаток пути
TC-Inst	текущий расход топлива
TC-Time	средний показатель датчика TC-Inst за какое-то время (1 мин)
TC-Dist	реальное кол-во топлива в баке
RC...	средний расход топлива (совпадает с накопленным по каналу БК "BC1")

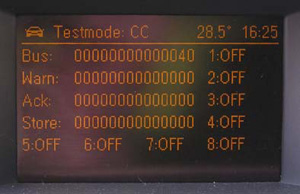

CC (Экран 6)

Флаги различных датчиков (нажатия на педали тормоза и сцепления, например)
