Штатный дисплей CID при небольшой доработке позволяет выводить изображение со внешнего источника: DVD-плеера, камеры заднего вида и т.д. При этом происходит достаточно глубокое вмешательство в электронику автомобиля, поэтому необходимо четко представлять, что Вы собираетесь делать и понимать, что гарантии на дисплей Вы однозначно лишитесь.

Информацию предоставил © Nero

Процесс

Видеовход для цветного дисплея CID в Opel Astra H

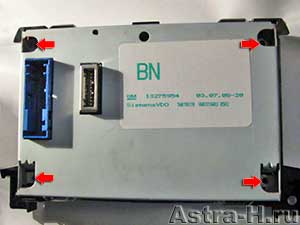

После снятия дисплея как описано в раздлеле "Сверчки" центральной консоли Опель Астра Н, можно приступать к его разборке. Для этого отвинчиваем 4 шурупа, положение которых показано стрелками.

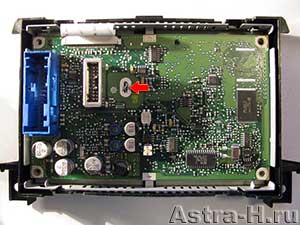

Отгибаем защелку, удерживающую плату.

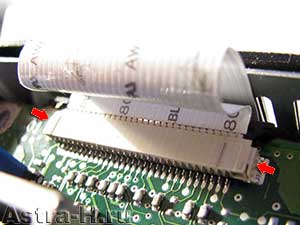

Аккуратно отсоединяем шлейф, места расположения защелок показаны стрелками.

Изготавливаем печатную плату для обеспечения работоспособности видеовхода. В итоге получается видеовход RGB+Csync.

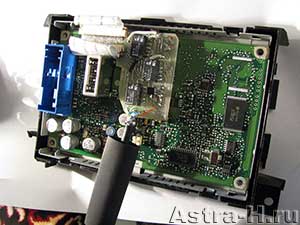

Устанавливаем плату переходник на место.

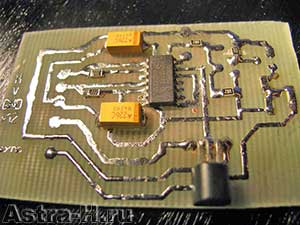

Дополнительно можно изготовить плату конвертирующую RGB HV (сигнал такого типа используеться в мониторах, разьем D-Sub 15 pin) в RGB Csync , для того, чтобы можно было подключить, например, ноутбук.

Собираем все в обратной последовательности. Тестируем на работоспособность. Если Вы будете работать дома, то для тестов понадобится магнитола, так как если просто подать питание на монитор, он не запустится, так как необходим сигнал из CAN-шины.

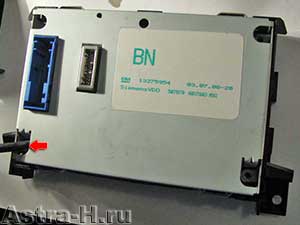

Стрелкой показано место выхода сигнального кабеля из корпуса дисплея.

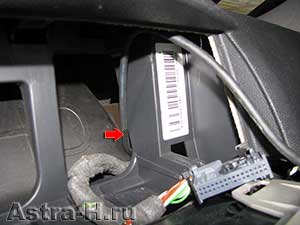

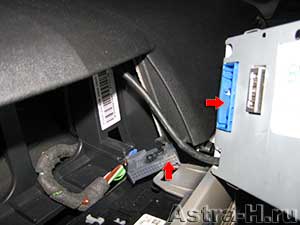

На фото показан сигнальный кабель, уходящий к бардачку, где автор подключил к нему DVB тюнер. Звук через AUX вход воспроизводится магнитолой.

Устанавливаем монитор на место.

Теперь можем смотреть телевизор, плеер или пользоваться камерой заднего вида.

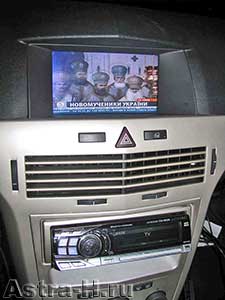

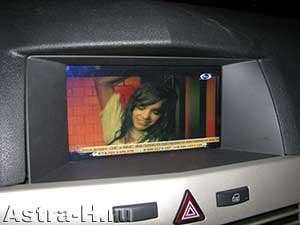

Пример работы видеовхода.

Для переключения между видеовходом и штаным БК нужно подать + 12 вольт на плату видеоадаптера, т.е. на провод активации (что-то вроде Remoute для усилителей). Обычно для этого используют одну из кнопок освещения на потолке. Т.е. +12 вольт (кнопка нажата) - на экране внешнее видео, нет питания или минус - штатная бортовая система.
