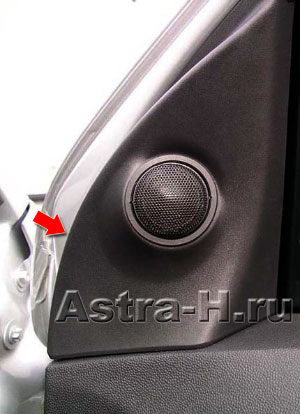

Cнимаем заглушку (треугольник), зеркала заднего вида (по совместительству - штатное место ВЧ динамика), которая крепится на 3 пистонах. Треугольник подцепляется линейкой, отверткой (обмотанной изолентой, чтобе не повредить пластик) у места прилегания к двери. И тянется на себя. Не забудьте о проводе, подключенном к ВЧ - динамику

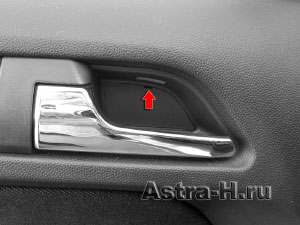

Снимаем декоративную рамку (крепится на защелках) ручки открытия двери. Тонкой отверткой надавливаем вниз, вставив в паз, потом откручиваем винт под заглушкой.

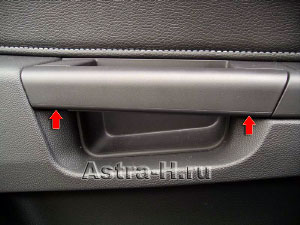

Аккуратно поддеваем заглушку подлокотника отверткой (обмотанной скотчем, чтобы не поцарапать пластик), и вынимаем вверх. Место для приложения усилий и направление показано на фотографии стрелками. Под заглушкой находятся два крепежных винта, которые откручиваем.

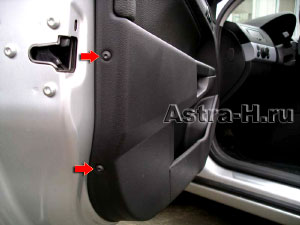

Далее с торца двери откручиваем 2 крепежных болта.

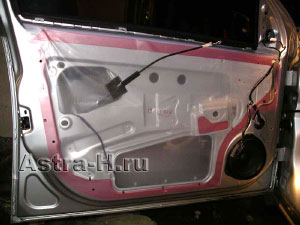

Снятие облицовки двери. Начало следующего этапа требует особой аккуратности, т.к. клипсы крепления облицовки имеют оригинальную расщелкивающуюся конструкцию. Данная конструкция довольно жестко зафиксирована и при попытке простого рывка возможно разрушение клипс. Сначала, надо поддеть обшивку двери снизу, затем, как отсоединены нижние клипсы, перейти к верхним. Далее поднимаем облицовку двери вверх и снимаем ее с самой двери. Главное не забыть отсоединить разъемы и снять с ручки открывания тросик. После чего видим внутреннюю часть двери, изображенную на фото.

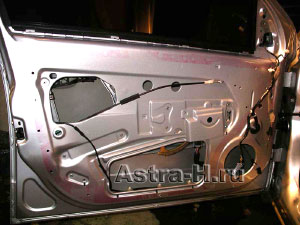

Откручиваем родной динамик и снимаем пленку. Так в далее планируется проклейка двери вибропластом, пленку назад при сборке не наклеиваем.
На этой стадии дверь подготовлена к работам по виброизоляции и установке новой акуcтики.
