Акустика v.1: Astra H HB. DLS, ORIS

Описание

Для замены штатной акустики была проделана следующая работа:

• Выпаяны линейные выходы на штатной магнитоле, т.е. работоспособность дисплея и управление БК сохранено полностью.
• Проложен кабель питание от аккумулятора до усилителя в багажника, акустические провода в передние двери. Чтобы проложить акустический провод пришлось высверлить отверстие в разъемах дверей, что хорошо видно на фото.
• Для установки усилителя перелан пол багажника
• Установлен сделал сабвуфер ORIS AMW-10 в закрытом ящике объемом 23 литра
• В передние двери установлена компонентная акустика DLS R6A Limited Ed, мидбас в штатное место на проставочные кольца толщиной 18 мм, твитеры встали также в штатные места практически без переделок, только пришлось удалить штатную решеточку
• Подключен усилитель DLS CA-450, два канала на фронтальную акустику, два канала на сабвуфер по мостовой схеме.

Работы проводились самостоятельно, кроме выпайки линейных выходов с магнитолы. Затраты посчитать сложно, так как большинство компонентов перешло с предыдущей машины.

Информацию предоставил © Константин К.

Фото

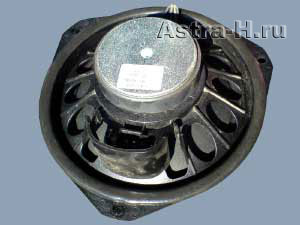

Штатный динамик	Штатный динамик

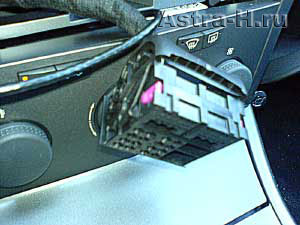

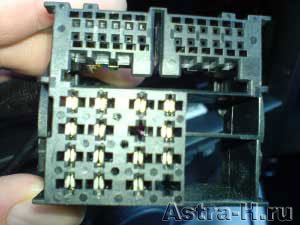

Разъем магнитолы	Разъем магнитолы

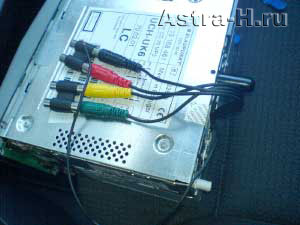

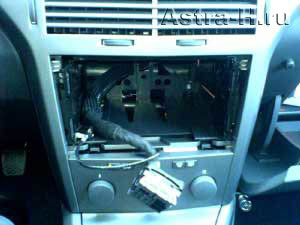

Место для магнитолы	Магнитола с выпаянными линейными выходами

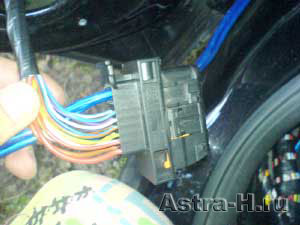

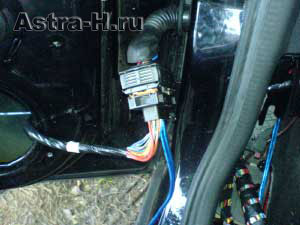

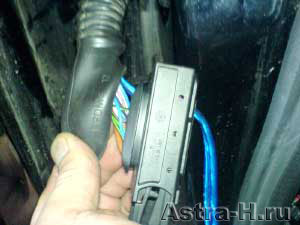

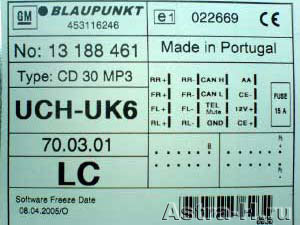

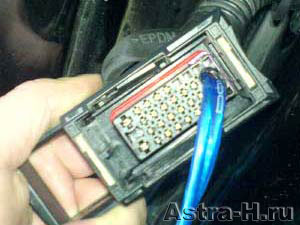

Наклейка на магнитоле	Разъем двери со вставленным акустическим проводом
Разъем двери со вставленным акустическим проводом	Разъем двери со вставленным акустическим проводом

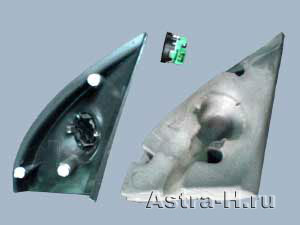

Разъем двери со вставленным акустическим проводом	Треугольник

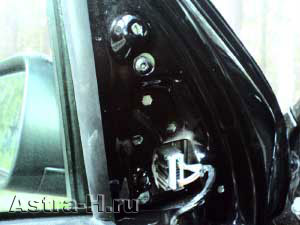

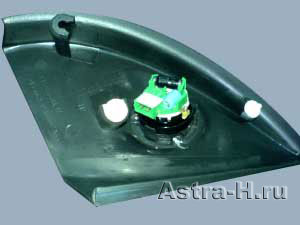

Треугольник со вставкой	Посадочное место под треугольник на двери

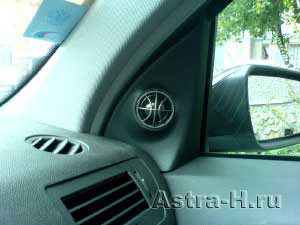

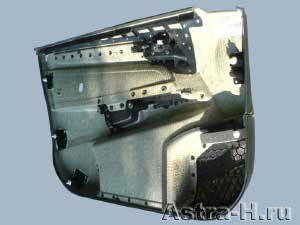

Треугольник с новым твитером	Обшивка двери

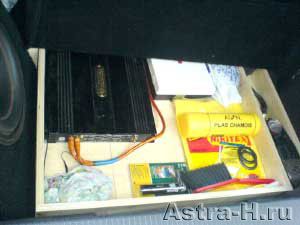

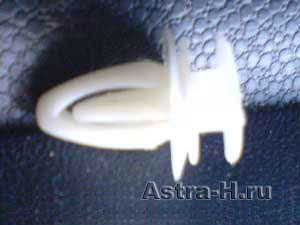

Пистон для треугольника и двери	Усилитель в багажнике

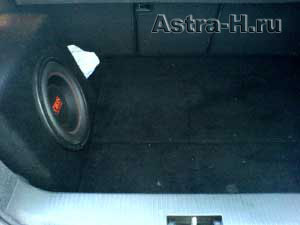

Саб в багажнике
