При установке музыки частый вопрос - "куда подключать провод с маркировкой ACC от магнитолы?", или, по-другому "На каком проводе появляет +12В при включенном зажигании?"

Вариант 1

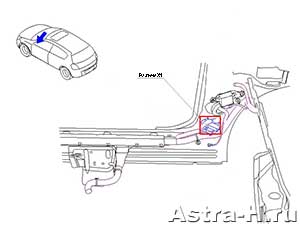

Удобнее всего подключаться к разъему X1, который находится под левым порогом. Чтобы до него добраться - порог нужно снять.

После этого для удобства можно снять сам разъем, он крепится всего на двух шпильках.

Подключение осуществляется к 37 контакту, цоколевка нанесена как на сам разъем, так и приведена на рисунке далее. Нужный провод черного цвета.

Кстати недалеко от разъема находится и штатная "земля".

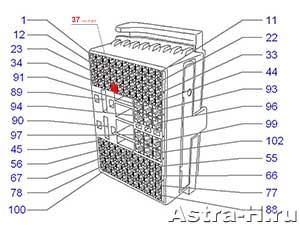

Цоколевка разъема Х1.

Вариант 2

+12 В при включенном зажигании можно также взять с черного провода разъема кнопки "аварийки". Подробнее описано в разделе "Переходная рамка 1 DIN для Опель Астра Н и Opel Zafira B" (рисунок 10G)
